فلنج لوله تیتانیوم Dn10-Dn1000، فلنج گردن جوش تیتانیوم ASME B16.9
| محل منبع | چین |
|---|---|
| نام تجاری | CSTY2022 |
| گواهی | ISO9001 |
| شماره مدل | فلنج تیتانیوم فورج شده asme B16.9 Gr2 |
| مقدار حداقل تعداد سفارش | 10 عدد |
| قیمت | $50.00 - $1,000.00/ Piece |
| جزئیات بسته بندی | بسته بندی جعبه چوبی با صحافی فلزی را برای اطمینان از حمل و نقل ایمن و استقبال از پیشنهاد شما صادر کن |
| زمان تحویل | 10 تا 15 روز کاری |
| شرایط پرداخت | T/T، L/C |
| قابلیت ارائه | 2000 عدد در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | ANSI B16.5، ASME B16.47، MSS-SP-44، API، AWWA، DIN، JIS، BS، EN، و دیگران | شکل | فلنج تیتانیوم فورج شده |
|---|---|---|---|
| اندازه | DN10-DN1000 یا اندازه سفارشی | مقطع تحصیلی | Gr2، Gr1، Gr4، Gr5 |
| رنگ | نقره ای روشن | فشار | کلاس 150/300/600/9001500/2500 |
| کاربرد | فرآوری شیمیایی، پتروشیمی، نفت و گاز، تولید برق، هوافضا، پزشکی، دریایی و غیره | تکنیک ها | ریخته گری جعلی |
| برجسته | فلنج لوله تیتانیوم Dn1000,فلنج لوله تیتانیوم Dn10,فلنج گردن جوش تیتانیوم ASME B16.9 |
||
توضیحات محصول

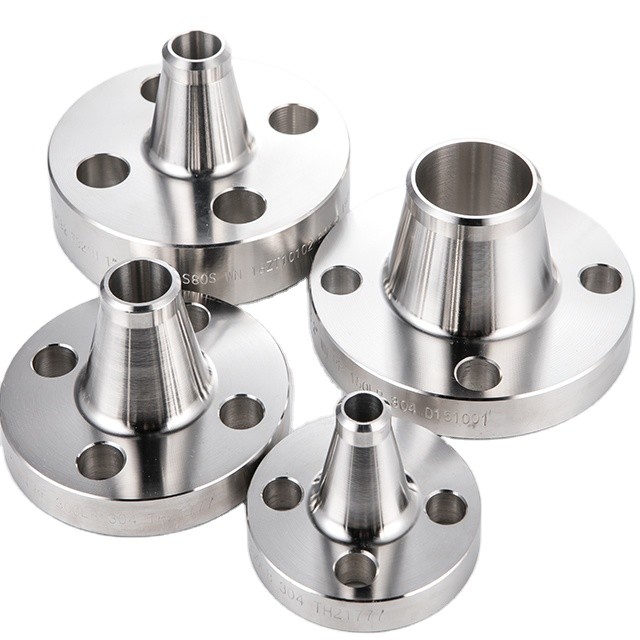

فلنج لوله تیتانیوم Dn10-Dn1000، فلنج گردن جوش تیتانیوم ASME B16.9
فلنج گردن جوش نوعی فلنج است که دارای یک گردن مخروطی بلند است و به گونه ای طراحی شده است که به صورت لب به لب به لوله جوش داده می شود.طراحی گردن جوش یک انتقال صاف بین فلنج و لوله را فراهم می کند و جریان بهینه را تضمین می کند و تلاطم را به حداقل می رساند.همچنین استحکام و استحکام مفصل را فراهم می کند.
نام Dn10-Dn1000 به محدوده اندازه لوله ای اشاره دارد که فلنج لوله تیتانیوم می تواند در خود جای دهد.این نشان می دهد که فلنج را می توان با لوله هایی از قطر DN10 (10 میلی متر) تا DN1000 (1000 میلی متر) استفاده کرد.این محدوده طیف گسترده ای از اندازه های لوله را که معمولاً در کاربردهای صنعتی استفاده می شود، پوشش می دهد.
مشخصات ASME B16.9 استانداردی است که توسط انجمن مهندسین مکانیک آمریکا (ASME) ایجاد شده است که دستورالعمل هایی را برای اتصالات لوله های فولادی و آلیاژی ساخته شده در کارخانه ارائه می دهد." ASME B16.9 Titanium Weld Neck Flange" نشان می دهد که گردن جوش تیتانیوم فلنج با ابعاد و مشخصات مشابهی که در استاندارد B16.9 ذکر شده است تولید می شود.
به طور کلی، فلنج لوله تیتانیوم Dn10-Dn1000 با طراحی گردن جوش ASME B16.9 برای اتصال لوله های تیتانیوم در محدوده اندازه مشخص شده مناسب است و اتصال ایمن و بدون نشتی را فراهم می کند که می تواند در برابر دماهای بالا و محیط های خورنده مقاومت کند.
مشخصات فلنج تیتانیوم روی لوله
| اندازه | 1/2" (DN15) تا 48"" (DN1200) |
| استاندارد | ANSI B16.5، ASME B16.47، MSS-SP-44، API، AWWA، DIN، JIS، BS، EN، و دیگران |
| مواد | تیتانیوم GR2، Gr5، GR7، GR12 |
| فشار | Class150، 300، 600، 900 1500 و Class2500 PN6، PN10، PN16، PN25، PN40 و PN64 JIS 5K، 10K، 16K و 20K |
| تایپ کنید | لغزش، گردن جوش، کور، جوش سوکت، رزوه، مفصل لبه، صفحه و غیره |
| رو به رو | صورت برجسته (RF)، صورت صاف (FF)، مفصل نوع حلقه (RTJ) و موارد دیگر |
| پایان سطح | ماشینکاری، صیقل داده شده یا طبق نیاز مشتری |
| ارتباط | جوش لب به لب و سوکت جوش و رزوه |
| بازرسی | RT، PT.OR شخص ثالث |
| کاربرد | فرآوری شیمیایی، پتروشیمی، نفت و گاز، تولید برق، هوافضا، پزشکی، دریایی و غیره. |
| MOQ | 10 عدد |
لیست محصولات مرتبط
فلنج های گردن جوش
فلنج جوش استانداردی است که تمام فلنج های ANSI دیگر در مورد استحکام و عمر سایش با آن اندازه گیری می شوند.فلنج های گردن جوش بلند استاندارد هستند زیرا برای بسیاری از کاربردهای مختلف فشار بالا در دماهای شدید مختلف استفاده می شوند و برای محدود کردن تلاطم و فرسایش در اتصال طراحی شده اند.

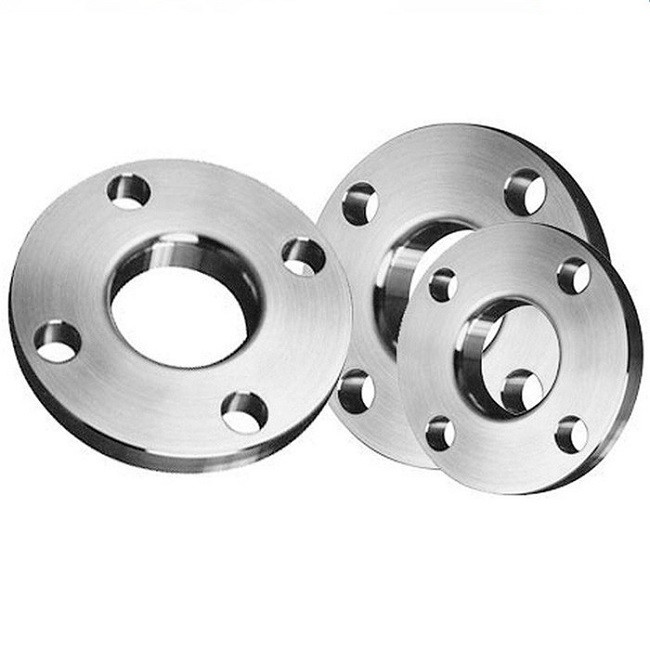

فلنج های لغزنده
به طور کلی، این فلنج ها در حدود دو سوم استحکام یک فلنج با گردن جوش بلند استاندارد هستند و عمر خستگی آنها در حدود یک سوم طول عمر خستگی یک فلنج گردنی با جوش بلند قابل مقایسه است.آنها با استفاده از دو جوش فیله، یکی در خارج فلنج و دیگری در داخل فلنج به لوله ها متصل می شوند.این باعث می شود نصب آنها روی لوله کمی وقت گیر باشد و همچنین تطبیق پذیری فلنج را کاهش می دهد زیرا ترکیب آنها با زانویی و سه راهی امکان پذیر نیست.تمام اتصالات مورد استفاده با فلنج های لغزنده باید دارای انتهای مستقیم باشند.
فلنج های کور
فلنج های لوله کور لوله ها، شیرها و دهانه مخازن تحت فشار ASME را می بندند و در عین حال گزینه ای برای گسترش شبکه خط لوله در آینده فراهم می کنند.این فلنج ها اغلب برای آزمایش فشار بالا در شبکه خط لوله نیز استفاده می شوند.
فلنج های جوش سوکت
فلنج های جوش سوکت تقریباً به اندازه فلنج های لغزنده قوی هستند، اما در مقابل خستگی حدود 50 درصد قوی تر هستند.این فلنج ها با استفاده از یک جوش فیله ای در قسمت بیرونی فلنج متصل می شوند.این باعث می شود که نصب آنها کمتر کار کند.
فلنج های رزوه ای
بهترین چیز در مورد فلنج های رزوه ای این است که می توان آنها را بدون جوش در سیستم لوله نصب کرد.اینها بیشتر اوقات برای لوله های کوچکتر و فقط برای سیستم های لوله ای که دیواره های ضخیم دارند استفاده می شود.
زمینه کاربرد فلنج گردن جوش تیتانیوم
1. نفت و گاز: فلنج های گردن جوش تیتانیوم معمولاً در اکتشاف، تولید، پالایش و حمل و نقل نفت و گاز استفاده می شود.آنها در خطوط لوله، سکوهای دریایی، تاسیسات زیر دریا و پالایشگاه ها به دلیل مقاومت عالی در برابر خوردگی در محیط های خشن مورد استفاده قرار می گیرند.
2. پردازش شیمیایی: فلنج های گردنی جوش تیتانیوم در کارخانه ها و تاسیسات شیمیایی که مواد شیمیایی خورنده، اسیدها و قلیاها را مدیریت می کنند کاربرد دارند.آنها در خطوط لوله، راکتورها، مبدل های حرارتی و سایر تجهیزاتی که مقاومت در برابر خوردگی شیمیایی بسیار مهم است استفاده می شود.
3. تولید برق: فلنج های گردن جوش تیتانیوم در نیروگاه ها از جمله تاسیسات هسته ای، حرارتی و انرژی های تجدید پذیر استفاده می شوند.آنها در توربین های بخار، مبدل های حرارتی و کاربردهای با دمای بالا به دلیل استحکام، مقاومت در برابر خوردگی و توانایی مقاومت در برابر فشار و دمای بالا مورد استفاده قرار می گیرند.
4. هوافضا و دفاع: صنعت هوافضا از فلنج های گردن جوش تیتانیوم در موتورهای هواپیما، موتورهای موشک و سایر اجزای هوافضا استفاده می کند.ماهیت سبک وزن تیتانیوم، همراه با استحکام بالا و مقاومت در برابر خوردگی، آن را به یک ماده ایده آل برای این کاربردها تبدیل می کند.
5.دریایی و کشتی سازی: فلنج های گردن جوش تیتانیوم در کشتی سازی، سکوهای دریایی و تاسیسات دریایی استفاده می شوند.آنها در برابر خوردگی آب دریا مقاومت می کنند و برای کاربردهای حیاتی دریایی مناسب هستند.
6. پزشکی و زیست پزشکی: فلنج های گردن جوش تیتانیوم در دستگاه های پزشکی، ایمپلنت ها و ابزار جراحی کاربرد دارند.زیست سازگاری تیتانیوم، مقاومت در برابر خوردگی و توانایی ادغام با بافت های انسانی، آن را به ماده ای ارجح برای کاربردهای پزشکی تبدیل کرده است.
7. تصفیه آب: فلنج های گردن جوش تیتانیوم در کارخانه های نمک زدایی، تاسیسات تصفیه فاضلاب و سایر کاربردهای تصفیه آب استفاده می شود.آنها در برابر خوردگی در محیط های شور و آب خشن مقاومت نشان می دهند.
8. داروسازی و بیوتکنولوژی: فلنج های گردن جوش تیتانیوم در صنایع داروسازی و بیوتکنولوژی برای تولید داروها، واکسن ها و بیولوژیک ها استفاده می شوند.مقاومت آنها در برابر مواد خورنده و سهولت در تمیز کردن آنها را برای فرآیندهای بهداشتی مناسب می کند.
برچسب:تیفلنج ایتانیوم، فلنج گردن جوش، فلنج لوله تیتانیوم
