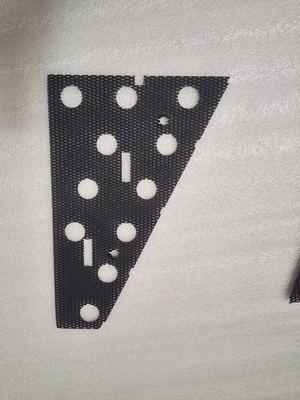

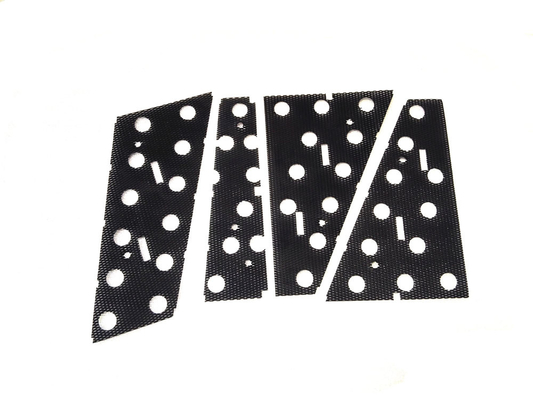

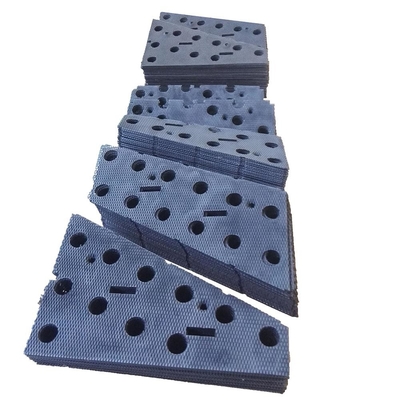

مش آند تیتانیوم برای آبکاری مسی افقی روی آبکاری مدار چاپی مدار چاپی

مش آند تیتانیوم برای آبکاری مس افقی روی PCB داده های معمولی

معرفی آبکاری مس PCB

آبکاری مس الکترولیتی اسیدی پیوند مهمی در متالیزاسیون سوراخی بردهای مدار چاپی است.با توسعه سریع فناوری میکروالکترونیک، تولید برد مدار چاپی به سمت توسعه سریع چند لایه، لایه، عملکرد و ادغام می باشد.طراحی مدار چاپی را با استفاده از تعداد زیادی سوراخ کوچک، فواصل باریک، طراحی و طراحی گرافیکی مدار سیم ریز ارتقا دهید، که تکنولوژی ساخت برد مدار چاپی را دشوارتر می کند، به ویژه نسبت ابعاد سوراخ چند لایه بیش از 5:1 و یک تعداد زیادی از سوراخ های کور عمیق مورد استفاده در هیئت مدیره چند لایه، به طوری که فرآیند آبکاری عمودی معمولی نمی تواند الزامات فنی با کیفیت بالا، سوراخ های اتصال با قابلیت اطمینان بالا را برآورده کند، بنابراین فن آوری آبکاری افقی.

برخی از داده های مرسوم برای مش آند تیتانیوم مورد استفاده در آبکاری مس افقی روی PCB:

1. اندازه مش: 60-80 دهانه در هر اینچ خطی

2. قطر سیم: 0.15-0.20 میلی متر

3. پوشش: پلاتین، ایریدیوم یا روتنیم

4. اندازه و شکل: مطابق با اندازه و شکل PCB در حال روکش

5. خلوص: حداقل 99.5٪

از نظر پارامترهای آبکاری، برخی از مقادیر مرسوم برای محلول آبکاری مس معمولی مورد استفاده در تولید PCB ممکن است شامل موارد زیر باشد:

1. غلظت سولفات مس: 180-200 گرم در لیتر

2. غلظت اسید سولفوریک: 70-80 گرم در لیتر

3. دما: 25-30 درجه سانتی گراد

4. pH: 1.0-1.5

5. چگالی جریان: 1-3 A/dm²

شایان ذکر است که پارامترهای خاص آبکاری به عوامل مختلفی از جمله محلول آبکاری خاص مورد استفاده، اندازه و شکل PCB و ضخامت و یکنواختی آبکاری مورد نظر بستگی دارد.این مقادیر باید به عنوان نقطه شروع استفاده شوند و ممکن است نیاز به تنظیم از طریق آزمایش و بهینه سازی داشته باشند.

عملکرد الکتروشیمیایی و آزمایش عمر (به HG/T2471-2007 Q/CLTN-2012 مراجعه کنید)

1. نوع پوشش: بر اساس تیتانیوم، پوشش ایریدیوم تانتالیوم

2. مقایسه مزایای آند سرب برای آبکاری معمولی

1) برق شیار کم، مصرف انرژی کم

2) میزان از دست دادن الکترود کم و اندازه ثابت است

3) مقاومت در برابر خوردگی الکترود خوب است و نامحلول بودن محلول را آلوده نمی کند، به طوری که عملکرد پوشش قابل اعتمادتر است.

4) آند تیتانیوم با استفاده از مواد و ساختار جدید، وزن آن را تا حد زیادی کاهش می دهد، عملیات روزانه راحت

5) عمر طولانی، و ماتریس را می توان مجددا استفاده کرد و در هزینه صرفه جویی کرد

6) پتانسیل بیش از حد تکامل اکسیژن حدود 0.5 ولت کمتر از آند نامحلول آلیاژ سرب است که ولتاژ مخزن و مصرف انرژی را کاهش می دهد.

1. PCB آبکاری مس پالس معکوس افقی

از آنجایی که الزامات طراحی برد مدار تمایل به قطر سیم ریز، چگالی بالا، دیافراگم خوب (نسبت عمق به قطر زیاد، حتی حفره‌های ریز عبوری)، پر کردن سوراخ‌های کور است، آبکاری DC سنتی روز به روز بیشتر و بیشتر قادر به برآورده کردن الزامات، به ویژه در پوشش مرکزی سوراخ آبکاری از طریق سوراخ، معمولاً لایه مس در هر دو انتهای دهانه بیش از حد ضخیم است اما لایه مس مرکزی پدیده ناکافی است.پوشش ناهموار بر اثر انتقال جریان تأثیر می گذارد و مستقیماً منجر به کیفیت پایین محصول می شود.برای متعادل کردن ضخامت مس روی سطح، به خصوص در منافذ و ریز منافذ، چگالی جریان مجبور به کاهش می شود، اما این امر زمان آبکاری را تا حد غیر قابل قبولی طولانی می کند.با توسعه فرآیند آبکاری پالس معکوس و افزودنی های شیمیایی مناسب برای فرآیند آبکاری، کوتاه کردن زمان آبکاری به واقعیت تبدیل شده است.

فرآیند الکترولیتی معمولی:

الکترولیت: CuSO4/5H2O: 100-300 گرم در لیتر، H2SO4: 50-150 گرم در لیتر

چگالی جریان پیشرو: 500-1000A/m2

چگالی جریان معکوس: 3 برابر چگالی جریان رو به جلو

فرآیند آبکاری: پالس دو طرفه

دما: 20-70 درجه سانتیگراد

زمان ارسال: 19 میلی ثانیه;زمان معکوس: 1 میلی ثانیه

مورد نیاز عمر: 50000 کیلو آمپر

نوع آند: آند تیتانیوم سری Iridium اختصاصی

2. روکش مدار چاپی عمودی روکش مس DC مستمر

در فرآیند آبکاری عمودی مستمر مس DC روی PCB، افزودنی‌های آلی ویژه برای ترویج توزیع یکنواخت لایه و سطح فلز ریزدانه اضافه می‌شود.این افزودنی ها باید در بهترین غلظت نگهداری شوند تا بهترین عملکرد خود را داشته باشند و بهترین کیفیت محصول را به دست آورند.

این امر مستلزم آند است که نه تنها نیازهای عمر را برآورده کند، بلکه مصرف مواد افزودنی آلی را نیز کاهش دهد تا هزینه مصرف دارویی کاهش یابد.اگرچه عمر مفید آند تیتانیوم ایریدیوم سنتی می تواند الزامات را برآورده کند، اما مصرف روشن کننده عالی است.ما فرآیند و فرمول سنتی آند تیتانیوم ایریدیوم را بهبود بخشیم.آند تیتانیوم با روکش مس افقی ویژه PCB می تواند میزان مصرف افزودنی های آلی را کاهش دهد، در حالی که عمر مفید می تواند الزامات را برآورده کند.

فرآیند الکترولیتی معمولی:

الکترولیت: مس: 60-120 گرم در لیتر، H2SO4: 50-100 گرم در لیتر، Cl-: 40-55ppm

چگالی جریان: 100-500A/m2

دما: 0-35 ℃

شرایط زندگی: بیش از 1 سال

نوع آند: آند تیتانیوم سری ایریدیوم ویژه

مزایا: یکنواختی آبکاری خوب، عمر طولانی، صرفه جویی در انرژی، چگالی جریان بالا.

مش آند تیتانیوم برای آبکاری مسی افقی روی کیس کاربرد PCB

توری آند تیتانیوم به دلیل مقاومت بالا در برابر خوردگی و هدایت الکتریکی اغلب در صنعت آبکاری استفاده می شود.در مورد آبکاری مس افقی روی PCBها، می توان از مش آند تیتانیوم به عنوان ماده آند در حمام آبکاری استفاده کرد.

در طول فرآیند آبکاری مس، مش آند تیتانیوم همراه با بستر PCB که به عنوان کاتد عمل می کند در حمام آبکاری غوطه ور می شود.هنگامی که جریان الکتریکی به سیستم اعمال می شود، یون های مس از محلول آبکاری به سطح بستر PCB جذب شده و روی آن رسوب می کنند و لایه نازکی از مس را تشکیل می دهند.

مش آند تیتانیوم منبع پایداری از یون‌های با بار مثبت را برای حمام آبکاری فراهم می‌کند و به حفظ تعادل الکتروشیمیایی سیستم کمک می‌کند.همچنین به جلوگیری از تشکیل محصولات جانبی ناخواسته مانند گاز اکسیژن کمک می کند که می تواند در فرآیند آبکاری اختلال ایجاد کند.

به طور کلی، استفاده از مش آند تیتانیوم در آبکاری مس افقی روی PCB ها می تواند به بهبود کیفیت و قوام لایه مس آبکاری شده کمک کند، در حالی که خطر نقص و سایر مسائلی را که می تواند در طول فرآیند آبکاری ایجاد شود را کاهش می دهد.
