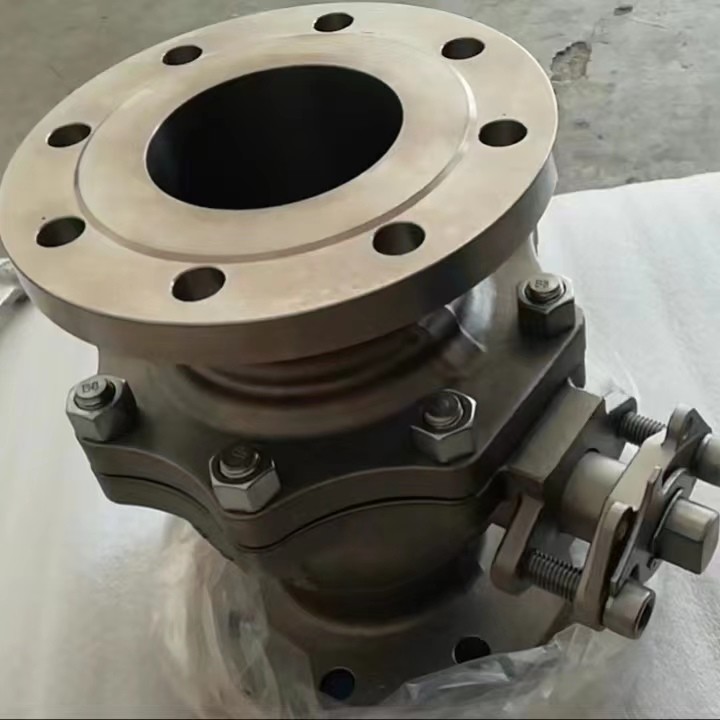

شیر توپی تیتانیوم برای کارخانه کلر قلیایی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | تیتانیوم و آلیاژ تیتانیوم | اندازه | DN25-DN100 |
|---|---|---|---|
| برجسته کردن | شیر تیتانیوم PN16,شیر توپی آلیاژ تیتانیوم DN100,شیر توپی تیتانیوم گیاه قلیایی کلر |
||
توضیحات محصول
توضیحات شیر توپی تیتانیوم
شیر توپی تیتانیوم با استفاده از مواد و فرآیندهای تیتانیوم درجه بالا تولید می شود که محصولی قابل اعتماد و بادوام را تضمین می کند.دریچه ها به گونه ای طراحی شده اند که کنترل جریان برتر، مقاومت در برابر خوردگی و دوام را ارائه دهند.آنها برای طیف گسترده ای از کاربردها از جمله کاربردهای نفت و گاز، صنعتی و دریایی مناسب هستند.شیرهای توپی تیتانیوم در اندازه‌ها، پیکربندی‌ها و مواد مختلف برای رفع نیازهای هر برنامه یا محیطی موجود هستند.
شیر توپی تیتانیوم A182 316Ti، تیتانیوم گر.2، B367، B381
مواد بدنه: تیتانیوم، درجه 2
مواد اتصال دهنده ها: SS304
محدوده اندازه: DN50-DN600 (2"-24")
کاربردها: آب، آب دریا، الکل ها، محلول های نمک آلی، محلول های اسید معدنی، مواد قلیایی بر پایه مواد معدنی.
دما: -20 درجه سانتیگراد + 180 درجه سانتیگراد.
تست فشار: EN 12266-1، DIN 3230، BS 6755، ISO 5208.
شیر توپی تیتانیوم شیر توقفی است که از یک توپ برای متوقف کردن یا شروع جریان سیال استفاده می کند.توپ (شکل 5) همان عملکرد دیسک در شیر کره را انجام می دهد.هنگامی که دسته سوپاپ برای باز کردن دریچه کار می کند، توپ به نقطه ای می چرخد که سوراخ از طریق توپ در یک راستا با ورودی و خروجی بدنه سوپاپ باشد.هنگامی که شیر بسته می شود، که برای اکثر شیرها فقط به چرخش 90 درجه ای چرخ دستی نیاز دارد، توپ چرخانده می شود تا سوراخ عمود بر دهانه های جریان بدنه شیر باشد و جریان متوقف می شود.
| خواص فیزیکی شیر توپی تیتانیوم | |||
| مقطع تحصیلی | مقاومت کششی MPA | قدرت تسلیم MPA | ازدیاد طول % |
| Gr1 | 240 | 170 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr4 | 550 | 483 | 15 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 400 | 275 | 18 |
| Gr9 | 620 | 483 | 15 |
| Gr12 | 483 | 348 | 18 |
| Gr23 | 793 | 759 | 10 |
| ترکیب شیمیایی شیر توپی تیتانیوم | |||||||||||
| مقطع تحصیلی | Fe Max |
O حداکثر |
ن حداکثر |
سی حداکثر |
اچ حداکثر |
پی دی حداکثر |
ال حداکثر |
وا مکس | نی مکس | مو مکس | |
| / | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | درصد وزنی | |
| Gr1 | 0.2 | 0.18 | 0.03 | 0.08 | 0.015 | ||||||
| Gr2 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | ||||||
| Gr4 | 0.5 | 0.4 | 0.05 | 0.08 | 0.015 | ||||||
| Gr5 | 0.4 | 0.2 | 0.05 | 0.08 | 0.015 | 5.5-6.7 | 3.5-4.5 | ||||
| Gr7 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | 0.12- 0.25 | |||||
| Gr9 | 0.25 | 0.15 | 0.03 | 0.08 | 0.015 | 2.5-3.5 | 2.0-3.0 | ||||
| Gr12 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | 0.6-0.9 | 0.2-0.4 | ||||
| Gr23 | 0.25 | 0.03 | 0.03 | 0.08 | 0.0125 | 5.5-6.5 | 3.5-4.5 | ||||
| Ti | تعادل | ||||||||||
طراحی جزئیات شیر توپی تیتانیوم

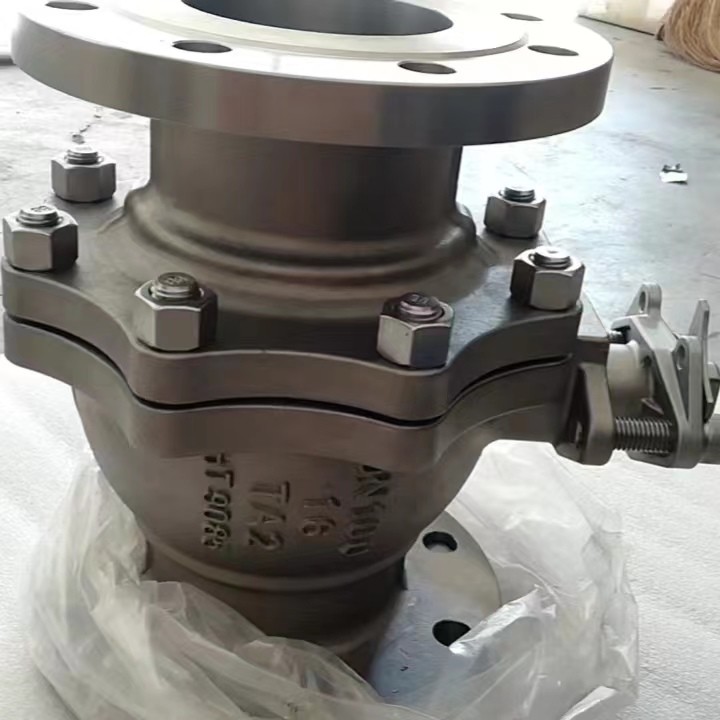

تصویری از شیر توپی تیتانیوم
برنامه های کاربردی شیر توپی تیتانیوم
شیر توپی تیتانیوم در انواع کاربردهای صنعتی و تجاری استفاده می شود.شیر توپی تیتانیوم در تصفیه خانه های آب و فاضلاب، در کارخانه های شیمیایی و در خطوط لوله نفت و گاز استفاده می شود.علاوه بر این، شیر توپی تیتانیوم در تولید مواد غذایی و نوشیدنی، در کاربردهای پزشکی و دارویی، و در کاربردهای دریایی و هوافضا استفاده می شود.شیرهای توپی تیتانیومی در برابر خوردگی، حرارت و فشار بسیار مقاوم هستند، بنابراین برای این نوع کاربردها ایده آل هستند.شیر توپی تیتانیوم نیز سبک و قوی هستند و نصب و نگهداری آنها را آسان می کند.
