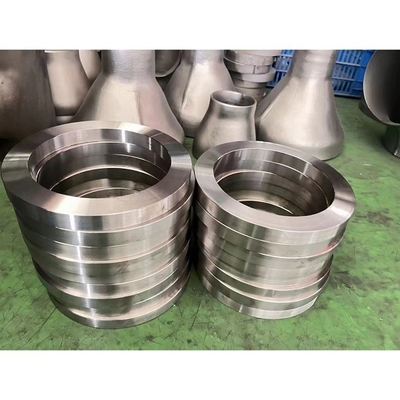

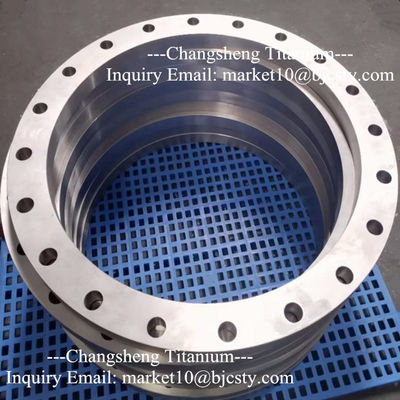

EN 1092-1 نوع 32 فلنج صفحه شل تیتانیوم

EN 1092-1 فلنج صفحه شل نوع 32 تیتانیوم باید همیشه با فلنج صفحه شل نوع 02 استفاده شود.

همانطور که نشان داده شده است فلنج صفحه شل تیتانیوم نوع 32 به عنوان یک حلقه پشتی برای نگه داشتن یقه صفحه جوش تیتانیوم نوع 32 عمل می کند.

لوله از فلنج نوع 02 به انتهای یقه صفحه نوع 32 می لغزد.دو جوش فیله در موقعیت های نشان داده شده مورد نیاز است تا اطمینان حاصل شود که فقط یقه صفحه می تواند با سیال در تماس باشد.یک واشر زخمی مسطح یا مارپیچی باید بین یقه صفحه نوع 32 و صفحه برجسته فلنج جفت شده نوع 01 قرار داده شود.پرداخت سطح یقه صفحه در مجاورت واشر باید با فرآیند چرخشی با 3.2 میکرومتر ≤ Ra ≤ 12.5 میکرومتر و 12.5 میکرومتر ≤ Rz ≤ 50.0 میکرومتر تجهیز شود.

فلنج صفحه شل تیتانیوم EN 1092-1 نوع 32 یک فلنج صفحه شل با گردن جوش و شعاع r=3mm است.یقه جوش تیتانیوم نوع 32 برای استفاده با لوله ها مطابق با EN 1092-1 طراحی شده است و برای جوشکاری به فلنج های صفحه شل EN 1092-1 نوع 04 و 05 مناسب است.فلنج شل تیتانیوم در دو کلاس فشار PN 16 و PN 40 و در سایزهای DN15 تا DN1000 موجود است.

نوع فلنج (typ) مطابق DIN EN 1092-1

EN 1092-1 type1 (فلنج های صفحه ای برای جوشکاری)
EN 1092-1 type2 (فلنج های صفحه شل با یقه صفحه جوش)
EN 1092-1 type4 (فلنج های صفحه شل با یقه گردن جوش)
EN 1092-1 type5 (خالی[فلنج‌های کور)
EN 1092-1 type11 (فلنج های گردن جوش)
EN 1092-1 type12 (فلنج های لغزنده توپی برای جوشکاری)
EN 1092-1 Type13 (فلنج های رزوه ای توپی)
EN 1092-1 Type21 (فلنج های یکپارچه)
EN 1092-1 Type32 (یقه های صفحه جوشی)
EN 1092-1 Type33 (انتهای لوله های لبه دار)
EN 1092-1 Type34 (یقه های گردن جوش)
EN 1092-1 Type36 (یقه فشرده با گردن بلند)
EN 1092-1 Type37 (یقه فشرده)

نقشه جزئیات EN 1092-1 نوع 32 فلنج صفحه شل تیتانیوم

چرا از تیتانیوم فلنج صفحه شل EN 1092-1 نوع 32 استفاده کنید

EN 1092-1 نوع 32 فلنج صفحه شل تیتانیوم برای ایجاد یک اتصال قوی و ایمن بین دو لوله یا اجزایی که باید به هم جوش داده شوند استفاده می شود.

یقه صفحه جوش تیتانیوم نوع 32 برای مقاومت در برابر خوردگی و دماهای شدید طراحی شده است و برای کاربردهای جوشکاری در صنایع مختلف از جمله هوافضا، خودروسازی و پزشکی ایده آل است.

فلنج صفحه شل تیتانیوم نوع 32 همچنین ظاهری تمیز و کامل به اتصال جوش داده شده ارائه می دهد و می توان آن را برای ظاهری حرفه ای تراش داد یا صیقل داد.
