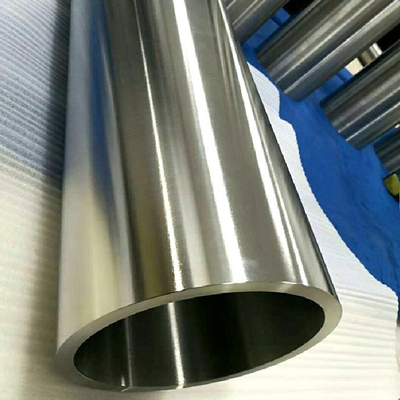

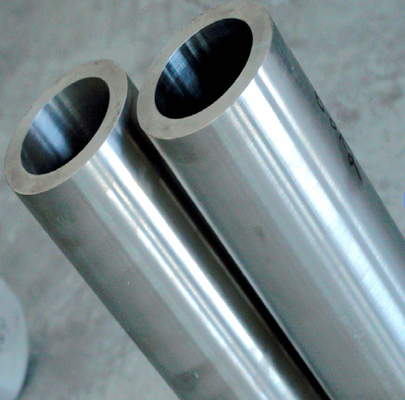

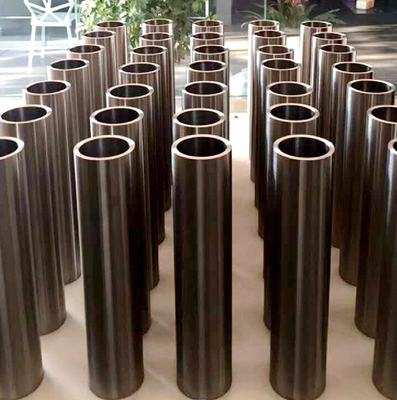

GR5 لوله بدون درز از آلیاژ تیتانیوم برای لوله های نفتی هواپیمایی لوله های روغن کمکی هواپیما
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Certifications | ASTM B338, ASME SB338 | قطر بیرونی | 10-89 میلی متر |
|---|---|---|---|
| Tubes Type | Seamless tubes, Welded tubes | Keyword | Aviation Oil Pipeline |
| درمان سطح | جلا، آنودایز، برس، سندبلاست | Sizes | od30*3mm , od52*6mm, od50*5mm, od59*5mm |
| Length | Customizable | Package | Wooden Case |
توضیحات محصول
GR5 لوله بدون درز از آلیاژ تیتانیوم برای لوله های نفتی هواپیمایی لوله های روغن کمکی هواپیما
1چرا از آلياژ تيتانيوم براي ساخت لوله هاي سوخت هواپيما استفاده ميکنيم؟
آلیاژ تیتانیوم دارای مزایای زیر است که به ویژه برای زمینه هواپیمایی مناسب است:
وزن کم: حدود 40 درصد سبک تر از فولاد، کاهش وزن کلید طراحی هواپیما است.
مقاومت فوق العاده در برابر خوردگی: می تواند در برابر سوخت هواپیمایی، بخار آب و خوردگی اسپری نمک مقاومت کند.
قدرت بالا: قدرت نزدیک به فولاد است، بسیار بالاتر از آلومینیوم، و مقاومت قوی در برابر فشار و مقاومت در برابر انفجار دارد.
مقاومت در برابر دماهای بالا و پایین: می تواند در محیط های شدید از -250 درجه سانتیگراد تا 600 درجه سانتیگراد مقاومت کند.
عملکرد خوب خستگی: کار طولانی مدت در محیط فشار بالا و ارتعاش، نه آسان به ترک و شکست.
عمر بسیار طولانی: عمر کار بسیار طولانی تر از لوله های سوخت سنتی فولاد کربن یا آلومینیوم است.
بنابراین لوله های سوخت آلیاژ تیتانیوم بیشتر برای:
لوله های سوخت اصلی هواپیما، لوله های سوخت محیطی موتور و لوله های داخلی تجهیزات سوخت گیری پیشرفته.
2مواد مشترک برای لوله های نفتی هوایی از آلیاژ تیتانیوم
کد ماده نام کامل ویژگی ها
Ti-6Al-4V آلیاژ تیتانیوم-6٪ آلومینیوم-4٪ وانادیوم اغلب استفاده می شود، قدرت جامع بالا،
مقاومت خوب در برابر خوردگی، مناسب برای قالب گیری
Ti-3Al-2.5V آلیاژ تیتانیوم-3٪ آلومینیوم-2.5٪ وانیدیوم مناسب تر برای پردازش سرد و لوله های پتوی
تیتانیوم خالص صنعتی تیتانیوم خالص متوسط است، اما مقاومت بسیار عالی در برابر خوردگی، مناسب برای سیستم های فشار پایین
3فرآیند تولید لوله های روغن آلیاژ تیتانیوم
تولید لوله های تیتانیوم بدون درز: اکستروزون گرم + رولینگ سرد / کشیدن سرد برای اطمینان از یکپارچگی و بدون نقص دیواره لوله.
تولید لوله های تیتانیوم جوشیده شده: جوشیدن لیزر پس از شکل دادن نوار تیتانیوم، مناسب برای لوله های قطر بزرگ.
درمان سطح:
ترشی برای حذف لایه اکسید
درمان پاسیویشن برای جلوگیری از خوردگی بعدی
کنترل دقیق اندازه:
تحمل قطر لوله به طور کلی در ± 0.1mm کنترل می شود
تحمل ضخامت دیواره لوله ±10%
4شاخص های عملکرد معمولی (به عنوان مثال Ti-6Al-4V)
مقاومت کششی: ≥895 MPa
قدرت تولید: ≥828 MPa
طول کششی: ≥10٪
سختی: 280 ∼ 340 HV
تراکم: حدود 4.43 گرم/سم3 (40 درصد کمتر از فولاد)
5. جزئیات اندازه
| شماره مدل | OD (mm) | ضخامت (ملی متر) | درجه | استانداردها | ملاحظات |
| CS6-10/1.0 | 10 | 1 | Ti-6Al-4V | AMS 4943 / ASTM B348 | مدار سوخت قطر کوچک |
| سي اس 6-12-12 | 12 | 1.2 | Ti-6Al-4V | AMS 4944 / ASTM B861 | لوله سوخت کمکی هواپیما |
| سي اس 6-16-15 | 16 | 1.5 | Ti-6Al-4V | AMS 4945 / ASTM B338 | لوله اصلی سوخت با فشار بالا |
| CS6-19/2.0 | 19 | 2 | Ti-6Al-4V | AMS 4945 / ASTM B861 | لوله توزیع سوخت موتور |
| CS6-25/2.5 | 25 | 2.5 | Ti-6Al-4V | ASTM B861 / GB/T 3623 | لوله اصلی توزیع سوخت |
| CS6-32/2.5 | 32 | 2.5 | Ti-6Al-4V | ASTM B861 | خط لوله سوخت گیری فرودگاه |
| CS6-38/3.0 | 38 | 3 | Ti-3Al-2.5V | ASTM B862 | خط لوله فشار بالا |
| CS6-50/3.5 | 50 | 3.5 | Ti-6Al-4V | AMS 4943 / ASTM B861 | لوله اصلی سیستم پل سوخت گیری |
| CS6-63/4.0 | 63 | 4 | Ti-6Al-4V | ASTM B861 | سیستم ذخیره سازی روغن فرودگاه |
| CS6-89/4.0 | 89 | 4 | Ti-6Al-4V | GB/T 3624 / ASTM B861 | لوله اصلی روغن با جریان بالا |
6نمونه های کاربرد لوله های روغن آلیاژ تیتانیوم
سیستم سوخت بوئینگ 787: لوله های روغن Ti-6Al-4V به طور گسترده ای استفاده می شود.
لوله های روغن موتور هواپیمای ایرباس A350
خط لوله هاي اصلي انتقال سوخت تانکر و جنگنده
سیستم پیشرفته پل سوخت گیری فرودگاه (متطلبات مقاومت بالای خوردگی و مقاومت در برابر خستگی)
